熱泵供冷、供暖流程

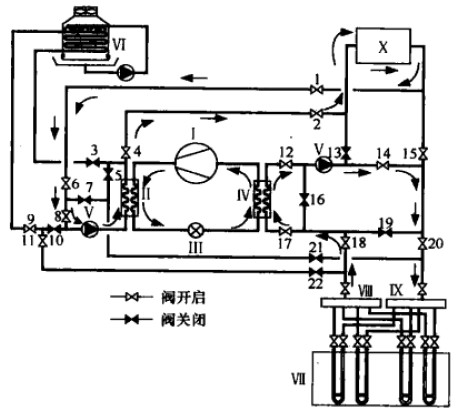

在冬季及過渡季節，為保證土壤溫度場的有效恢復及盤管周圍土壤的能量平衡， 空氣源熱泵集成系統按傳統的土壤耦合熱泵系統(GCHP)的供冷、供暖運行模式工作，土壤作為熱泵系統的熱源或熱匯，系統流程如圖10→6, 10→7所示。在土壤耦合熱泵系統供冷工況運行時，負荷側閥門1, 2, 14, 16, 18, 20關閉，閥門12, 13, 15, 19, 17開啟；冷凝器側閥門4,3,7,8,9關閉，閥門5, 21, 22, 11, 10開啟。冷凝器與地埋管換熱器間形成封閉環路，通過流體在管路中的循環將冷凝熱排至土壤中，土壤作為熱泵系統的熱匯。供暖工況運行時，負荷側閥門3, 5, 7, 10, 13, 15關閉，閥門4,2,1,6,8開啟；蒸發器側閥門16, 19, 21, 22關閉，閥門12, 14, 20, 18, 17開啟。蒸發器與地埋管換熱器形成封閉環路，載熱流體在地埋管換熱器中循環流動，與盤管周圍土壤換熱，提取土壤中的低品位熱能，通過熱泵機組提升向建筑物供暖，此時土壤作為 熱泵系統的低位熱源。 圖10→6土城輻合 熱泵系統供冷運行流程圖 圖10→7土滾摘合熱泵系統供暖運行流程圖
