空氣能熱泵空調器動態特性
通過實驗，研究空氣能熱泵空調器樣機從開啟到運行平穩這段時問內，樣機制冷量、耗功量及〔UP值隨運行時間的變化情況。

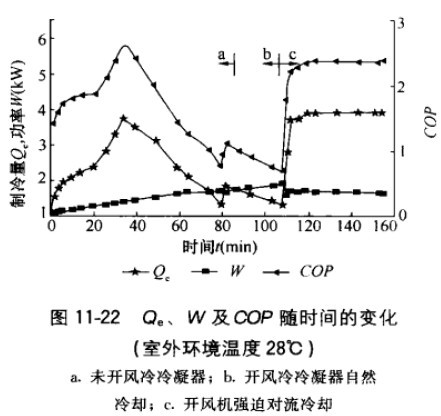

1. 空氣能熱泵空調器系統不用水時，制冷址q、機組耗功W及(UP的變化 圖11－22, 11－23分別給出了維持室內溫度251C,室外環境溫度分別為28及35℃時，系統在不用水運行時的制冷量Qe、機組耗功w及〔OP隨運行時間的變化關系。
從圖11－22. 11－23可以看出，無論室外環境溫度如何， 空氣能熱泵空調器系統運行時的制冷量、機組耗功及COP隨運行時間的變化趨勢是一致的。從圖11－23中可以看出，不開啟風冷冷凝器時，系統在啟動后約25min內，制冷量及COI)都隨運行時間的延長而急劇增大，機組耗功也有一定上升，但上升幅度遠沒有制冷駐上升的幅度大。在而后的40min內制冷量及COP隨運行時間的延長又急劇下降，而機組耗功卻一直上升。在開啟風冷冷凝器使其自然冷卻時，制冷蚤及COP先有所上升而后開始下降，而機組耗功卻先下降再上升。當開啟風機進行強迫對流冷卻時.制冷量及〔'OP迅速上升并穩定在某一值附近。與此同時， 空氣能熱泵機組耗功也迅速下降并穩定在某一值附近，系統運行穩定。造成這種狀況的原因是在未開啟風冷冷凝器時，水冷冷凝器(容積式水加熱器)隨著熱水溫度的升高而冷卻能力急速下降，從而使得整個系統的制冷量也隨著降低.然而功率卻在上升，COP值急劇下降。 從圖中也可看到，當 空氣能熱泵實行自然冷卻時，冷卻效果仍然不好，故制冷效果和運行性能得不到改善，而只有開啟風機進行強迫對流冷卻后，制冷效果和運行性能才得到了改進。系統運行穩定。 從以上分析可以看出，以排氣溫度120℃作為控制風機啟、停的信號是不合理的，這樣使其制冷量下降，影響熱泵空調機性能；而將排氣溫度定為1000C(正常運行時的排氣溫度)時開啟風機進行強迫對流冷卻.則可改善系統運行性能。 |
