強制循環全自動控制的太陽能熱水器工程原理圖
強制循環全自動控制的太陽能熱水器工程原理圖：今天，太陽能熱水器廠家-上海鎂雙蓮太陽能公司小編為您介紹U型管太陽能集熱器的強制循環系統產出熱水，其原理圖如下：

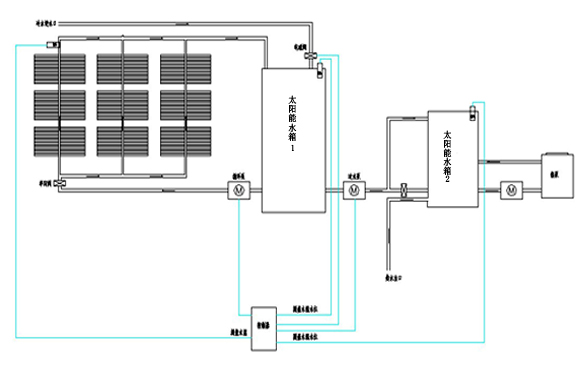

強制循環全自動控制的太陽能熱水器工程原理圖
注：此強制循環全自動控制的太陽能熱水器工程原理圖并不一定代表實際安裝圖，此圖僅供參考。
此強制循環全自動控制的太陽能熱水器工程系統設計，具有排氣、泄壓等安全裝置，排出的汽水等均由管道收集排放到安全地方。
其工作過程如下：
1、在白天晴好天氣下，當恒溫水箱溫度小于系統設定的溫度時（此溫度可任意設定,經驗值為55℃），而板式換熱器中的水高于恒溫水箱溫度，系統啟動熱水循環泵，同時打開熱水電磁閥，恒溫水箱與太陽能進行熱交換。
2、當恒溫水箱溫度大于或等于系統設定的溫度時，恒溫水箱停止與太陽能進行熱交換。
當1#太陽能水箱溫度大于或等于系統設定的溫度時，1#太陽能水箱停止與太陽能進行熱交換。
當然，本系統設計有過熱保護“當所有的水箱溫度都大于系統設定的溫度時，太陽能停止與恒溫水箱的熱交換，太陽能重新分別對1、2#太陽能水箱進行熱交換。
而此時進行的熱交換則是二次換熱，此時系統設定的溫度則是高限溫度（此溫度可任意設定，經驗為85℃）。當1、2#太陽能水箱溫度都超過高限溫度時，1、2#太陽能水箱與換熱器之間循環停止，此時若集熱循環低于90℃，則集熱循環進行，若超過90℃，則集熱循環旁路中的散熱器部分打開，即散熱器電磁閥（常閉電磁閥）打開，進行集熱器的散熱，當太陽能水箱溫度低于80℃時，散熱停止，反復進行循環和散熱。
以上就是“強制循環全自動控制的太陽能熱水器工程原理圖”的相關介紹，由太陽能熱水器廠家-上海鎂雙蓮太陽能公司www.zobntcu.cn小編整理發布。如您單位在上海，需用太陽能制取免費熱水以供員工洗浴，提高員工的生活條件，請致電本公司，我們?yōu)槟可碓O(shè)計個性化、專業化、優質化的太陽能熱水器工程方案及完善的售后服務！
