太陽能熱水工程集熱器的連接
今天， 上海太陽能工程公司小編給大家介紹下太陽能熱水工程集熱器的連接的要求。 就我們所知道的，所有的太陽能熱水工程，在工程中使用的太陽集熱器數量一般很多，一般若干集熱器先連接一個集熱器組，集熱器組之間再通過一定的方式連接成一個集熱器系統。如何連接太陽集熱器對太陽能集熱系統的防凍排空、水力平衡和減少阻力都起著重要作用。

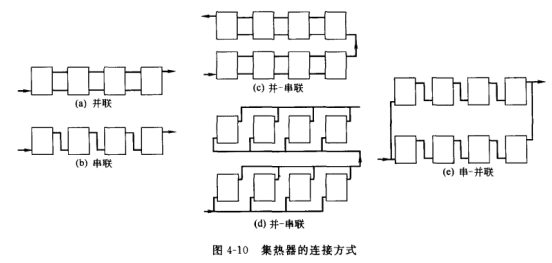

一般來說，集熱器連接成集熱器組的方式有三種（圖4-10):串聯、并聯和串并聯，串并聯也稱之為混聯。對于自然循環的太陽能熱水系統，集熱器不能串聯，否則因循環流動阻力大，系統難以循環，只能采用并聯方式，且每個集熱器組集熱器數目不宜超過16個或總面積不宜超過32m2;對于非自然循環系統，集熱器可采用串并聯或并聯方式連接，但一般情況下，推薦采用并聯的方式連接，采用串聯連接時，串聯的集熱器個數也不宜超過三個。

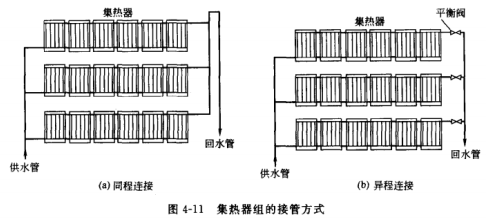

通過以上方式連接起來的集熱器稱之為集熱器組。多個集熱器組連接起來形成太陽能集熱系統。為保證各集熱器組的水力平衡，各集熱器組之間的連接推薦采用同程連接，如圖4-11(a)所示。當不得不采用異程連接時，在每個集熱器組的支路上應該增加平衡閥來調節流量平衡，如圖4-11(b)所示。集熱器組之間采用并聯方式連接，各集熱器組包含的集熱器數應該相同，自然循環系統全部集熱器的數量不宜超過24個或總面積不宜超過48m2。
|
