太陽輻射進入大氣層的衰減
對于太陽能熱水器工程系統來說，我們?cè)谧鎏?yáng)能工程方案的時候，一定要考慮到太陽輻射進入大氣層的影響。由于地球外表有一層厚約30km的大氣層。雖然厚度不大，不及地球直徑的四百分之 一，但對太陽輻射有較大影響。太陽輻射穿過大氣層時，將受到大氣中的各類氣體，如臭
氧、二氧化碳以及水蒸氣和灰塵等物的吸收、反射和散射，使得到達地面的太陽輻射顯著衰減。據估計，反射回宇宙的能量約占總童的30%,被吸收的約占23%,其余47%左右 的能量才到達地球陸地和海洋，成為地球上能量的主要來源（圖1〜2)。
地球表面上的太陽輻射由兩部分組成。
①直射輻射不改變方向的太陽輻射。
②散射輻射被大氣層或云層反射和散射后改變了方向的太陽輻射。
地球大氣層上界的太陽輻射是直射輻射。當它穿過大氣層時，部分受到大氣空氣分 子、水蒸氣和灰塵顆粒的散射，使到達地球表面的直射輻射顯著減�。煌瑫r(shí)，太陽輻射的
各種波長中的某些波長的輻射被大氣中的02、H20、032和03所吸收（其中主要是02 對紫外區輻射的吸收，H20對紅外區輻射的吸收）。因此，到達地面的直接輻射和散射的
和，必定小于大氣層上界的太陽輻射。太陽輻射的衰減程度和大氣質量及大氣透明度 有關。
-
大氣質董太陽輻射透過大氣層時，通過的
路程越長，則大氣對太陽輻射的吸收、反射和散射 的量越多，太陽輻射被衰減的程度也越厲害，到 達地面的輻射通量便越小。為了表示大氣對太陽 輻射衰減作用的大小，一般采用“大氣質量”（m)
這一概念。大氣質量是太陽輻射通過大氣層的無 量綱路程，是太陽光通過大氣的路徑與太陽在天 頂方向時路徑的比值。令海平面上太陽光垂直人 射的路徑為1，即無量綱距為m=l,則大氣質量
的示意見圖1-3。太陽高度角與大氣質量的關系見 表1-1。
圖1-3大氣質量示意
表1-1太陽離度角與大氣質量的關系
|
太陽高度角as
|
90°
|
60°
|
45°
|
30°
|
10°
|
5°
|
|
大氣質置（1/sinas)
|
1.000
|
1. 155
|
1. 414
|
2. 000
|
5. 758
|
11. 480
|
由式（1-4)及表1-1可知，太陽在地面上方的高度越低，即高度角越小，m越大， 太陽輻射受大氣衰減的作用越大。當太陽接近地平線時，其大氣質量是天頂時的十多倍，
所以這時的太陽輻照度較低。
(2)大氣透明度 為了考慮大氣透明度對太陽輻射的影響，在經過繁瑣的公式推導
后，制成了表格（表1-2)。從表中可査出不同太陽高度角和大氣透明度的太陽直接輻射 照度。

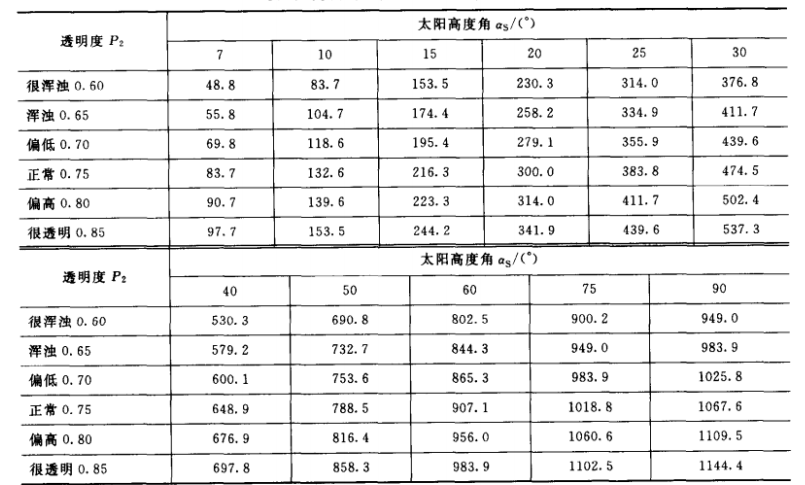

表1-2各種大氣透明度下水平面上太陽總輻射（W/ m2)
與太陽畝度免的關系（日-地平均距離）
|
