太陽能熱水工程集熱器的連接方式
太陽能熱水工程中使用的太陽能熱水器工程集熱器數量一般很多，一般若干集熱器先連接一個集熱器組，集熱器組之間再通過一定的方式連接成一個集熱器系統。如何連接太陽能熱水器工程集熱器對太陽能集熱系統的防凍排空、水力平衡和減少阻力都起著重要作用。
一般來說，太陽能工程集熱器連接成集熱器組的方式有三種（圖4-10):串聯、并聯和串并聯，串并聯也稱之為混聯。對于自然循環的太陽能熱水工程系統，集熱器不能串聯，否則因循環流動阻力大，系統難以循環，只能采用并聯方式，且每個集熱器組集熱器數目不宜超過16個或總面積不宜超過32m2；對于非自然循環系統，太陽能工程集熱器可采用串并聯或并聯方式連接，但一般情況下，推薦采用并聯的方式連接，采用串聯連接時，串聯的集熱器個數也不宜超過三個。

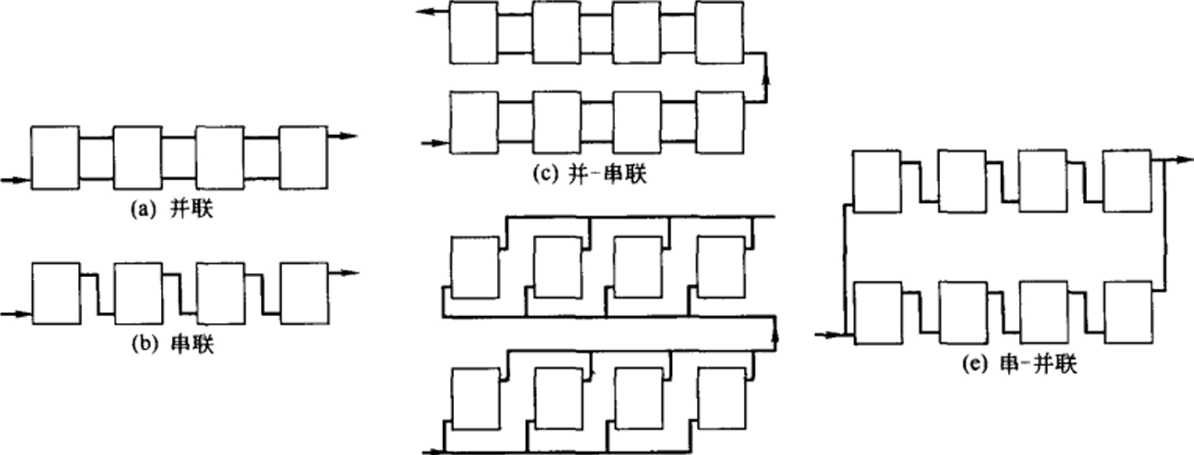

圖4-10集熱器的連接方式
通過以上方式連接起來的太陽能工程集熱器稱之為集熱器組。多個集熱器組連接起來形成太陽能集熱系統。為保證各集熱器組的水力平衡，各集熱器組之間的連接推薦采用同程連接，如圖4-11(a)所示。當不得不采用異程連接時，在每個集熱器組的支路上應該增加平衡閥來調節流董平衡，如圖4-11(b)所示。集熱器組之間采用并聯方式連接，各集熱器組包含的集熱器數應該相同，自然循環系統全部集熱器的數量不宜超過24個或總面積不宜超過48m2。

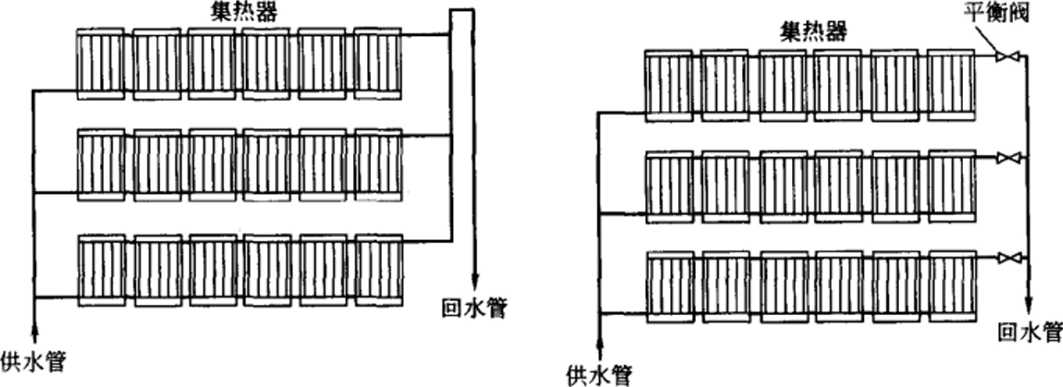

(a)同程連接 （b)異程連接
圖4-11集熱器組的接管方式
|
