太陽能熱水工程支架預埋件防水套管安裝
大家好，在上篇文章上海太陽能熱水工程廠家小編我有給大家分享了太陽能熱水工程預留孔洞作業，那么這篇文章 就要給大家分享太陽能熱水工程支架預埋件防水套管安裝，我們一起來看看吧。
太陽能熱水工程支架預埋件安裝支架預埋件大多設置在鋼筋混凝土的墻、柱和樓板中。當土建施工進行到綁扎鋼筋時，安裝單位要依據土建單位給定的建筑軸線和標高線（50線）按設計要求的埋件位置進行預埋件就位安裝，校正位置、標卨、水平度或垂直度后，用鋼絲與附近的鋼筋綁牢。當要求支架預埋件有一個面與結構面相平時，在土建單位進行合模前，必須再進行一次預埋件的定位復查，尤其要檢査與模板相靠是否符合要求，以免拆模時找不到預埋件。
以上所述 ，是太陽能熱水工程支架預埋件的安裝，下面 將會講到太陽能熱水工程預埋防水套管的安裝。
太陽能熱水工程預埋防水套管的安裝預埋防水套管有剛性防水套管和柔性防水套管兩種，應由設計決定，具體做法見圖5-25和圖5-26。

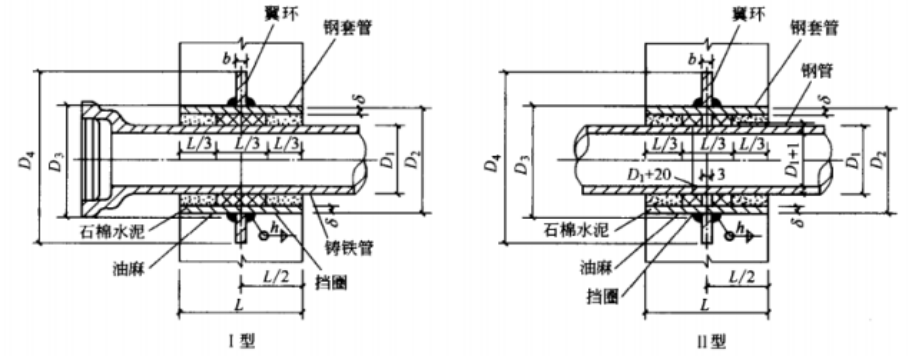

圖5-25剛性防水套管安裝
（1）Ⅰ型防水套管適用于鑄鐵管和非金屬管；11塑防水套管適用于鋼管，將翼環直接焊在鋼管上。
（2）套管內壁刷防銹漆一道。
（3）套管必須一次澆固于墻內。
（4）套管L等于墻厚且不小于200mm,如遇非混凝土墻應改為混凝土墻，混凝土墻厚小于200mm,應局部加厚至200mm，更換或加厚的混凝土墻其直徑比翼環直徑大200mm。
（5）h為最小焊件厚度„
1一套管；2—翼環；3—擋圈；4—橡皮圈；5—螺母；6—雙頭螺栓；7—法蘭盤；
8—短管；9-翼盤；10—瀝靑麻絲；11—牛皮紙層；12—20mm厚油膏嵌縫
（1）本圖一般適用于管道穿過墻壁處受有撖動或有嚴密防水要?dú)斓臉?gòu)筑物.
（2）套管部分加工完成后在其內蟹刷防銹漆一道。
（3）套管必須一次澆固于墻內。
（4）套管L等于墻厚且不小于300mm；如遇非混凝土墻應改為混礙土墻，混*土墻厚小于300mm時，更換或加厚的混凝土墻，其直徑應比翼環直徑大200mm.
以上所說就是太陽能熱水工程支架預埋件防水套管安裝的全部內容了，希望對大家有所幫助，那么下篇文章里，上海太陽能熱水器廠家小編我將會說到太陽能熱水工程預埋防水套管和鋁塑復合管管道安裝，。
|
