太陽能熱水器系統-自然循環式

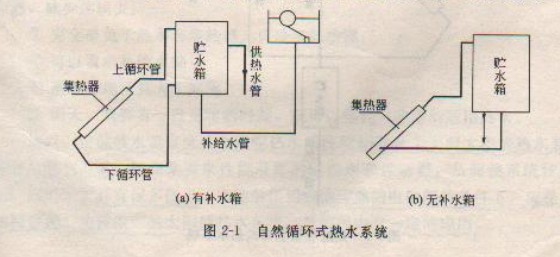

太陽能熱水器系統-自然循環式是利用傳熱工質內部的沮度梯度產生的密度差所形成的自然對流進行循環的熱水系統。這種系統結構簡單不需要附加動力，在自然循環中，為了保證必要的熱虹吸壓頭，貯水箱應置于集熱器上方，如圖所示：
運行過 程是水在集熱器中受太陽輻射能加熱，溫度升高，加熱后的水從集熱器的上循環管進人貯水箱的上部，與此同時，貯水箱底部的冷水由下循環管流入集熱器，經過一段時間后，水箱中的水形成明顯的溫度分層，上層水達到可使用溫度。用熱水時，由補給水箱向貯水箱底部補充冷水，將貯水箱上層熱水頂出使用，其水位由補給水箱內的浮球閥控制。
這是國內最早采用的一種 太陽能熱水器系統。其優點是系統結構簡單，運行安全可靠，不需要輔助能源，管理方便。其缺點是為了維持必要的熱虹吸壓頭，并防止系統在夜間產生倒流現象，貯水箱必須置于集熱器上方。這正是我國目前大量推廣應用的熱水系統設計。大型太陽能熱水系統，不適宜采用這種自然循環方式。因為大型篆文的貯水箱很大，要將貯水箱置于集熱順上方，在建筑布置和荷重設計上都會帶來很多問題。 |
